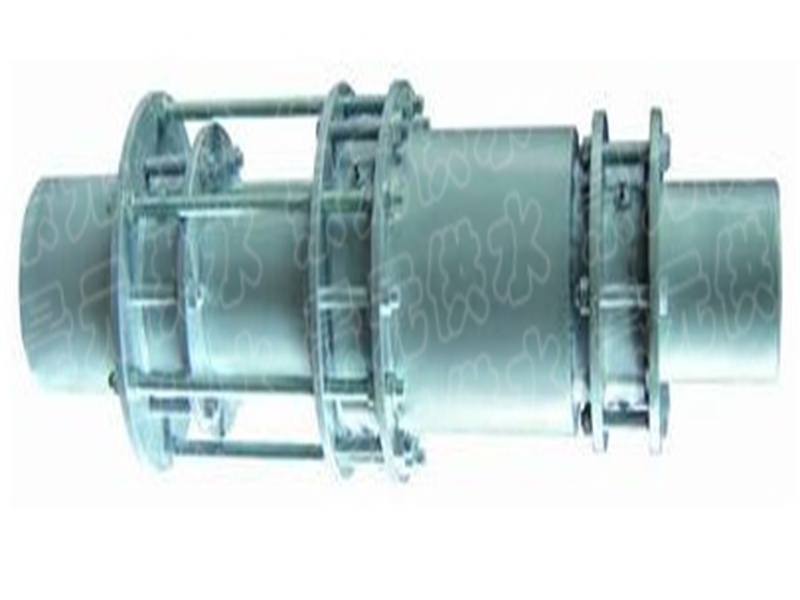

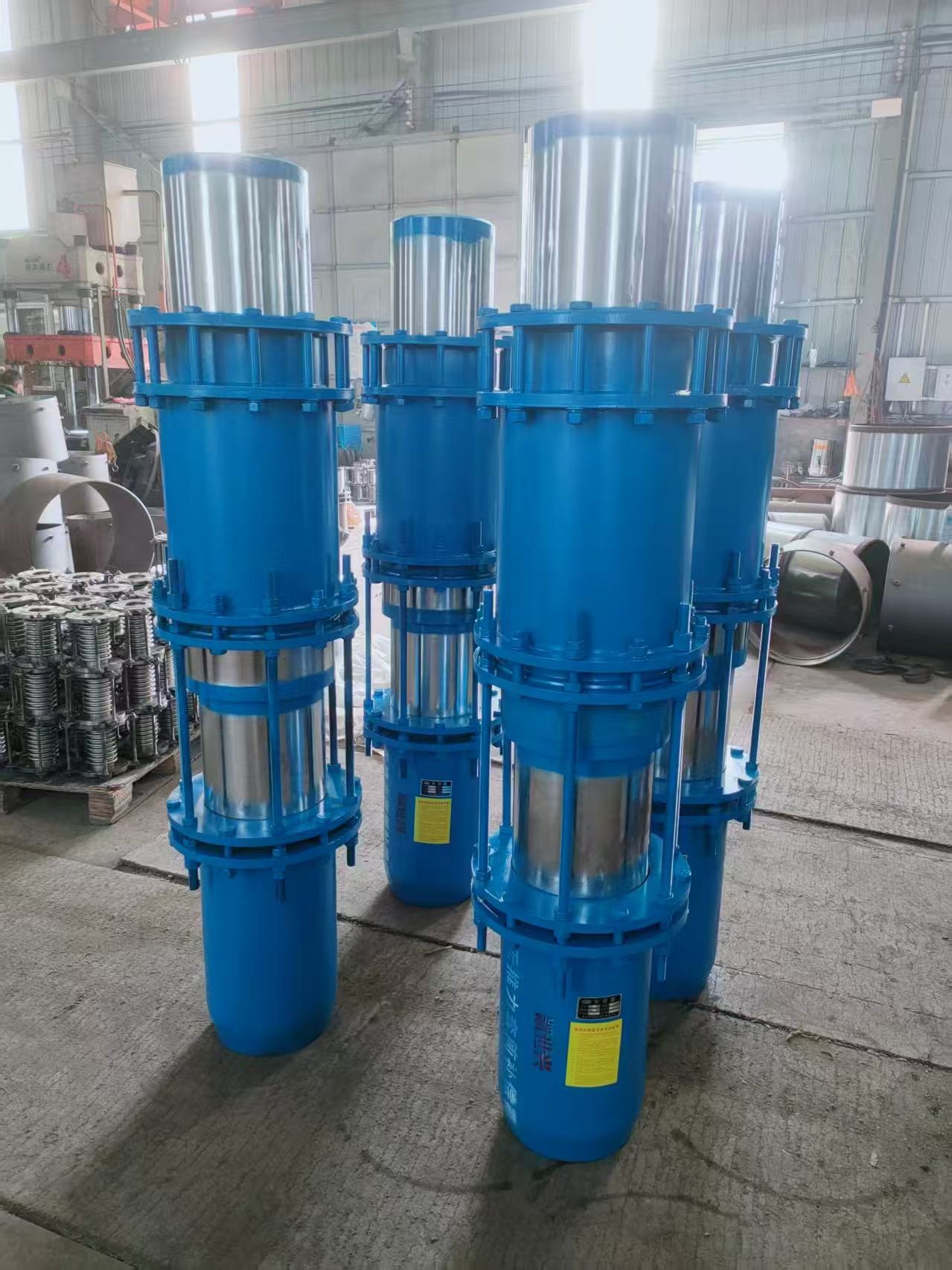

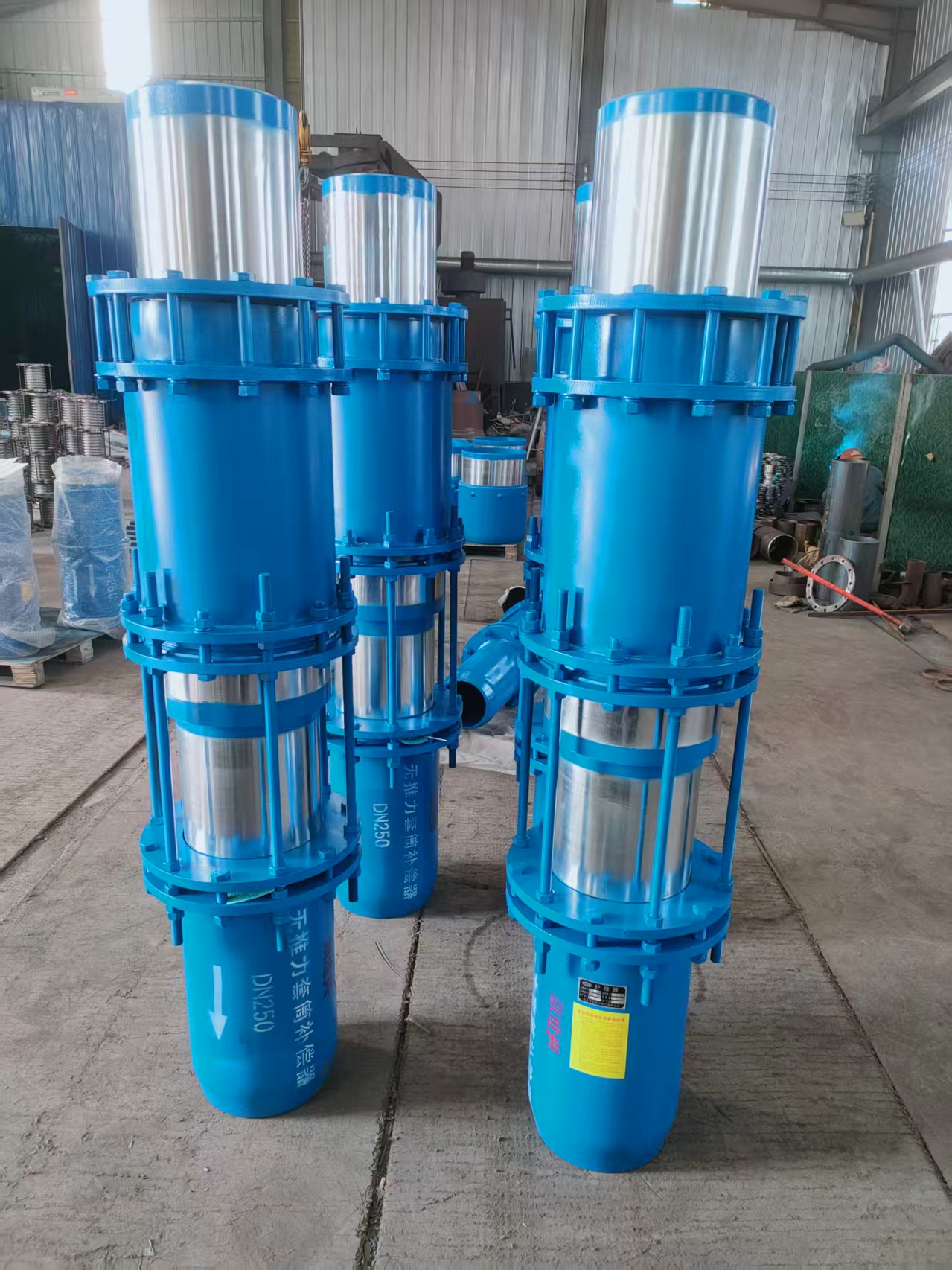

ZTWB直流介质无推力套筒补偿器TwB及ZTWB型，直流介质无推力补偿器，攻克了国内久而来决的介质直接流通式无推力技术难关，填补了补偿器产品的一项空白。
该无推力补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，
同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大弊端。
在国内近期，生产出LTW高温堵漏剂，它的耐温300—600℃，工作极限压力是10MPa，我厂将高温堵漏剂应用在补偿器上，将直流式无推力补偿器，改制成注油式直流介质无推力补偿器，
解决了补偿器长期工作，出现微小的渗漏问题。我厂将LTW高温堵漏剂，用60MPa1的高压注射枪，将油剂注射到填料室内，使填料与料室内径和伸缩管外径压紧，
油剂本身无毛细管，又有热胀冷缩的性质，故造成补偿器长期工作中，不产生渗漏。TWB型及ZTWB型系列注油式直流介质无推力套筒补偿器，
可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。
同时，便于管路设计，便于安装施工，且节省大批资金(仅固定支架一项费用节60%以上)。
目前，ZTWB及TWB型系列注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。
工作原理该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，
另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，
补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。
这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。
因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
后套管体2.固定法兰3.定型石墨填料4.注油池5.填料室6.填料压紧圈7.压盖法兰
8.压盖螺丝9.连接螺丝10.汽室填料室11.汽室体12.汽室13.汽室小填料室14.伸缩管
15.注油孔主要技术参数及示意图(1)管道公称直径范围DN25—1000mm
(2)适用公称压力范围PN≤2.5MPa(3)适用工作温度t≤350℃(4)伸缩量(5)补偿器的选择选择补偿器时，
应以公称直径DN为准，设计管道外径应与参数表内外径相同，允许误差≤3mm。
选择补偿器应按下列示例注明型号。
注：材料代号：bx代表全不锈钢1Cr18N19Ti，T代表碳钢Q235-A，bxb代表半不锈钢(伸缩管1Crl8N19Ti)
ZTWB注油式直流介质无推力补偿器参数表公称通径DN(mm)补偿量△Max(mm)外形尺寸管外径D(mm)最大直径DMax(mm)安装长度LMax(mm)
